מודול בידוד של THK, דגם TGS

מבנה המודול

מבנה מודול TGS

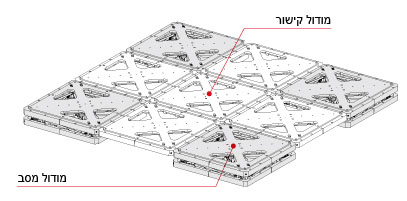

דוגמה למודולים מקושרים

ניתן לקשר בקלות מודולים, והם מתאפיינים במבנה שטוח לקשיחות גבוהה.

דוגמה למודולים מקושרים

מודול מסב מודול קישור

מודול מסב

מודול מסב

  • המודול לתמיכה בעומסים
  • ניתן להתאים את רמת הגמישות והשיכוך
    לעומס ולמקום ההתקנה.
  • יכולת התמיכה של כל מודול היא עד 750 קג"כ.
  • המודול המקשר בין מודולי מסבים.

מידות מודול

דגם מודול מסב מודול קישור
מידות יחידה מידות יחידת מודול מסב מידות יחידת מודול הקישור
500 (רוחב) × 500 (עומק) × 100 (גובה) מ"מ 500 (רוחב) × 500 (עומק) × 37 (גובה) מ"מ
התקה מרבית ±250 מ"מ
עומס מסב עד 750 קג"כ לכל מודול
כיוון בידוד כיוון אופקי
מסת שולחן כ-19 ק"ג כ-9 ק"ג
